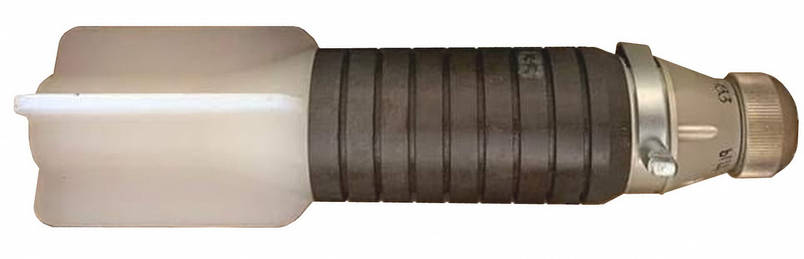

Російські штатні боєприпаси ОФСП для скидання з дронів

Російські штатні боєприпаси ОФСП для скидання з дронів

Вступ

Війна з Росією продемонструвала величезну роль безпілотних літальних апаратів (БПЛА), які радикально змінили звичні методи ведення бойових дій. Дрони стали невід'ємною частиною сучасного армійського арсеналу, здатними впливати на хід бойових операцій.
У цьому контексті особливо актуальним є питання використання боєприпасів, які використовуються для скидання з дронів. Якщо українські військовослужбовці у значній мірі покладаються на саморобні пристрої для скидання з дронів, такі як перероблені для скидання гранати ВОГ-17 або ВОГ-25, то російські агресори використовують штатні боєприпаси, випуск яких, ще до початку широкомасштабної агресії проти України, освоїла їх промисловість. У даній статті ми розглянемо дані види боєприпасів, які були розроблені ворогом спеціально для використання з БПЛА.

Загальні відомості про ОФСП


Існуючі типи боєприпасів ОФСП (ОФСП-1,7 представлений у вигляді 2 модифікацій довжиною 305 та 340 мм)

Осколково-фугасний спеціальний боєприпас (ОФСП) - уніфікована серія боєприпасів, розроблена для скидання з безпілотних літальних апаратів. Боєприпас має діаметр корпусу від 48 до 60 мм, на сьогодні серійно виробляється 4 типи даних боєприпасів довжиною від 190 до 380 мм і масою від 0,5 до 2,5 кг. Цифра в позначенні боєприпасів вказує загальну вагу боєприпасу (05 = 0,5 кг, 1,7 = 1,7 кг тощо).

Історія виробництва ОФСП
Боєприпаси ОФСП-08 у транспортувальній тарі

Судячи з маркування цих боєприпасів, що потрапили у доступ наших військових, їх промислове виробництво було налагоджено, принаймні, з початку 2022 року. Дерев'яна тара для транспортування цих боєприпасів замовлялася у вересні 2021 року.
Таким чином, можна припустити, що завдання на їх розробку було поставлено російському військово-промисловому комплексу у 2020-2021 роках, напередодні запланованого вторгнення в Україну.  Розробником боєприпасів, з великою долею ймовірності, виступило московське науково-виробниче об'єднання «Прибор» імені С.С. Голембіовського.

Кріплення контейнера з двома ОФСП-08 під крило ударної версії БПЛА "Орлан-10"

Варто відзначити, що ОФСП-08 спочатку проектувався для комплектації БЛА «Орлан-10» - у його «ударній» версії. Для цього розвідувальний безпілотний апарат оснащувався спеціальними пристроями скидання під кожне крило, до якого кріпився касета, оснащена 2 боєприпасами ОФСП-08. Система скидання передбачала можливість як одночасного скидання усіх 4 боєприпасів, так і їх послідовного скидання. Однак, можна припустити, що в будь-якому випадку ефективність такого бомбометання з плануючого з достатньо високою швидкістю і на великій висоті «Орлана» була крайне неефективною.

Кріплення боєприпасу ОФСП-05 до квадрокоптера DJI Mavic 3

Зовсім по-інший стан справ з боєприпасом ОФСП-05, цей боєприпас вагою у півкілограма, створювався для застосування з малогабаритними квадрокоптерами, перш за все, DJI Mavic 3. Для оснащення Мавіка таким боєприпасом також було розроблено спеціальний пристрій скидання.
Для цього боєприпасу був розроблений і додатковий вибуховий пристрій Б133, який дозволяє скидати боєприпас з висоти 30 метрів.


Боєприпас ОФСП встановлений на FPV-дрон зі звичайним вибуховим пристроєм А133

З другої половини 2023 року почала з'являтися інформація про появу боєприпасів ОФСП, адаптованих для застосування на FPV-дронах-камікадзе.

Штатний подовжувач, накручуваний замість ковпачка для оснащення у якості боєприпасу FPV-дрона

Конструкція ОФСП

Боєприпас ОФСП складається з 3 частин:

  • Підривника боєприпасу
  • Корпусу боєприпасу, оснащеного ВР
  • Хвостовика-стабілізатора

Підривник А133 у розібраному вигляді

Підривник A133 складається з корпусу, натискної плити, механізму дистанційного наведення, капсули-детонатора з системою безпеки та запираючого болта, аналогічного механізму вибухового пристрою ВОГ-17 ВМГ-М. Вибуховий пристрій досить масивний, його вага перевищує 122 грами.


Корпус боєприпасу ОФСП-08 з ВР

Корпус боєприпасу являє собою сталевий циліндр, наповнений вибуховою речовиною A-IX-2. Осколкова оболонка боєприпасу представляє собою кілька осколкових кілець зовнішнім діаметром 48 мм.
A-IX-2 («а-дев'ять-два»), гексал — потужна (бризантна) вибухова речовина, яка представляє собою суміш гексогену (73 %), алюмінієвого порошку (23 %) та воску (парафіну або церезину) (4 %), використовуваного як флегматизатор. Являє собою однорідну сипучу негігроскопічну речовину сіро-сталевого кольору.

Хвостовик ОФСП представляє собою масивний повнотілий пластиковий стабілізатор з чотиригранним оперенням. Вага хвостовика ОФСП-08 становить 77 грамів.



Хвостовик ОФСП

Пристрій скидання для ОФСП


Пристрій для скидання ОФСП-05 з дрону Mavic 3

Пристрій для скидання ОФСП-05 має назву "ПУ-11М3", важить 181 грамм, та має підключення по USB-C.

Технічні характеристики ОФСП

Боєприпас               ОФСП-05 ОФСП-08 ОФСП-1,7  ОФСП-2,5
Діаметр корпусу, мм                    48  48 55 60
Довжина, мм                   190  230  305/340 380
Кількість осколочних кілець            5 8 13 17
Маса, кг                     0,5 0,83 1,7 2,5
Маса ВР, кг                   0,074  0,145  0,400 0,600
Маса корпусу, кг                 0,218  0,475 1,07 1,6
Площа ураження, живої сили, м2 150  300 600  900
Тип підривника               А133 Б133 А133 А133   А133
Час дальнього взведення, с  4...7 1…2 4...7 4...7  4...7
Мінімальна висота скиду, м                250  30  250 250  250

Висновок

ОФСП - це досить серйозна альтернатива ВОГам з різними стабілізаторами та підривниками, які виробляються невеликими партіями вітчизняною промисловістю. Сам факт уніфікації та промислового виробництва штатних боєприпасів, пристроїв для їх скидання, а також можливість використання у якості осколкового боєприпасу для FPV-дрона, дає противнику перевагу стосовно наших підрозділів ударної аеророзвідки, змушених збирати скиди з доступних боєприпасів, з залученням волонтерської допомоги. При цьому, сама конструкція російського боєприпасу не позбавлена недоліків і може бути значно вдосконалена нашими конструкторами для виробництва власного штатного боєприпасу.

Повна версія статті на drone.in.ua
