Щуп саперний, 3-секційний, 1550 мм. Технічний опис

Щуп саперний, 3-секційний, 1550 мм. Технічний опис

Щуп саперний, 3-секційний, 1550 мм

ТЕХНІЧНИЙ ОПИС (ТО)

1 ЗАГАЛЬНІ ВКАЗІВКИ

1.1    Щуп саперний, 3-х секційний, 1550 мм (надалі  «щуп саперний») призначено для виконання робіт з розмінування мін та конструкцій, встановлених у ґрунтах різного типу.
1.2    Під час отримання виробу переконайтеся у відсутності механічних пошкоджень, та відповідності щупа цьому ТО
1.3    Щуп саперний призначений для експлуатації в таких умовах:
-    тривало допустимі робочі температури від мінус 45 С до плюс 40 С;
-    відносна вологість повітря до 98 % за температури плюс 25 С.

2 БУДОВА І СКЛАД ЩУПА САПЕРНОГО
2.1    Щуп саперний (Мал. 1) виготовлений зі склокомпозитного та полімерного матеріалу, виконаний у вигляді трисекційної скручуваної штанги і комплекту голок у прямому і косому тримачах.
2.2    Трисекційна штанга щупа саперного (Мал. 2) складається з рукоятки з темляком, середньої та довгої секції. Секції мають полімерні різьбові муфти для зчленування між собою та тримачами голок.
2.3    Трисекційна штанга щупа призначена для зручного хвата під час використання щупа саперного в положенні стоячи (повна збірка, з трьох секцій), у положенні сидячи (часткова збірка з двох секцій) і в положенні лежачи (мінімальна збірка - рукоятка).
2.4    Рукоятка штанги оснащена кільцем і ремінним темляком з регулювальною пряжкою.
2.5    Прямий (Мал. 3) і косий (Мал. 4) тримачі голки виконані з алюмінієвого сплаву, конструкція тримачів забезпечує:
-    співвісне положення голки і штанги для прямого тримача;
-    положення під кутом 20 градусів до осі штанги для косого тримача.
2.6    Тримачі голки мають різьбові вінця з обох боків, що дозволяє фіксувати їх у різьбові муфти штанги як у робоче (Мал. 5), так і в транспортне положення (Мал. 6).
2.7    Конструкція тримачів голки передбачає заміну (за необхідності) голки за допомогою ослаблення/затягування двох установчих гвинтів. Для проведення операції із заміни голки необхідно використовувати шестигранний ключ.
2.8    До комплекту постачання входить одна голка з вуглецевої сталі та дві голки з профільного склокомпозиту, при цьому друга запасна композитна голка знаходиться у внутрішній порожнині середньої секції.

3 ТЕХНІЧНІ ДАНІ
Основні розміри і маса щупа  наведені в таблиці 1.

Таблиця 1

Основні розміри і маса
Найменування показників Показники
Загальна довжина щупа саперного в робочому положенні (повна збірка) з прямим тримачем, мм, не менше  1550
Довжина щупа в транспортному положенні, мм, не більше 700
Маса, кг, не більше 0,7

4 КОМПЛЕКТНІСТЬ
До комплекту постачання входять:
а) трисекційна композитна штанга;
б) прямий тримач голок;
в) косий тримач голок;
г) сталева голка, встановлена в гніздо прямого тримача;
д) композитна голка, встановлена в гніздо косого тримача;
е) запасна композитна голка.

5 ВКАЗІВКИ З ЕКСПЛУАТАЦІЇ ТА ЗАХОДИ БЕЗПЕКИ
5.1    Під час роботи зі штангою необхідно забезпечувати надійну фіксацію ланок у робочому положенні.
5.2    Забороняється використання щупа в цілях, не передбачених цим ТО.
5.3    Забороняється використання щупа з будь-якими механічними пошкодженнями, що впливають на його функціональні характеристики.
5.4    Будь-яка пошкоджена або втрачена частина щупа інженерного може бути поставлена через вашого постачальника.

6 ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

6.1    Щуп саперний необхідно зберігати в умовах, що забезпечують справність і придатність до використання.
6.2    Транспортування щупа саперного може здійснюватися будь-яким видом критого транспорту.
6.3    Щуп саперний не повинен піддаватися впливу кислот, лугів, бензину і розчинників.

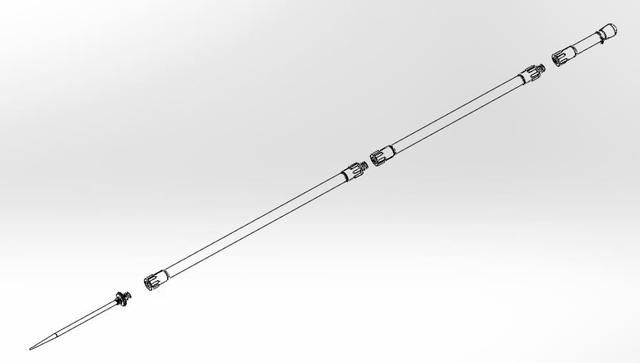

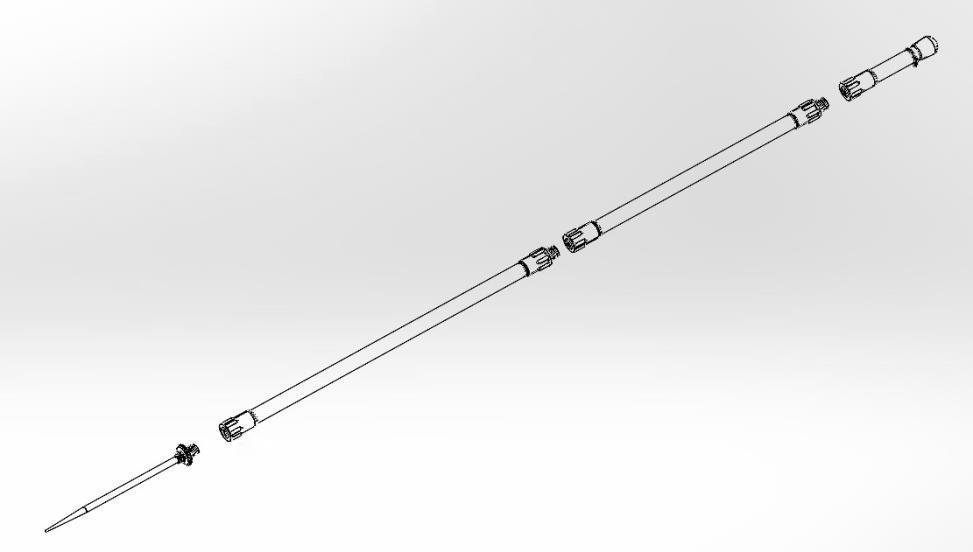

Мал. 1. Щуп саперний у розібраному вигляді (ремінець темляка не показано)

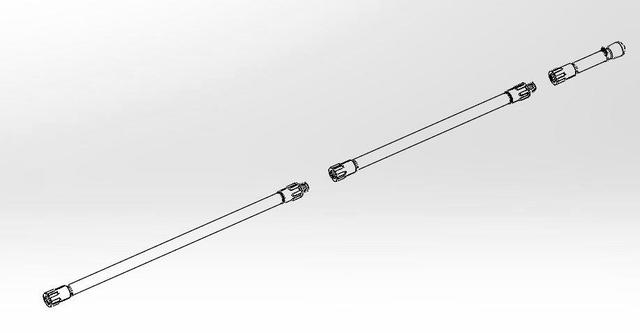

Мал. 2. Штанга трисекційна в розібраному вигляді (ремінець темляка не показано)

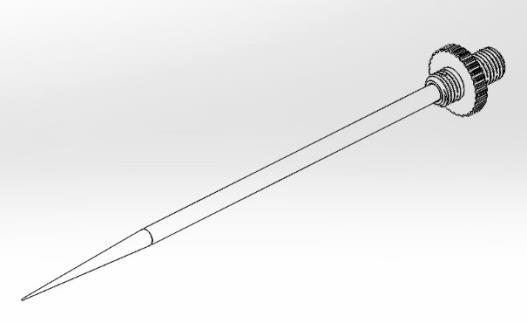

Мал. 3. Прямий тримач зі встановленою голкою

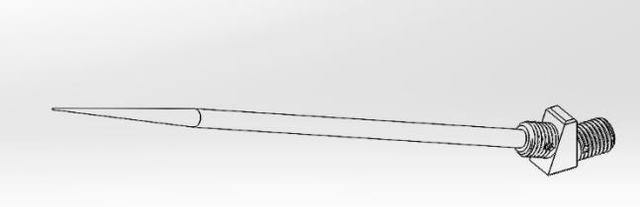

 Мал. 4. Косий тримач зі встановленою голкою

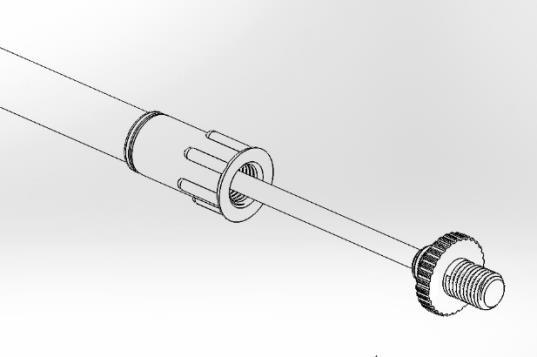

Мал. 5. Встановлення тримача з голкою у робоче положення

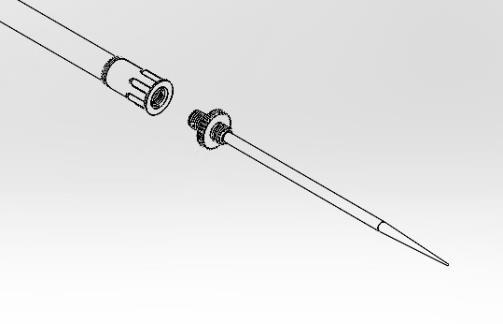

Мал. 6. Встановлення тримача з голкою у транспортне положення
