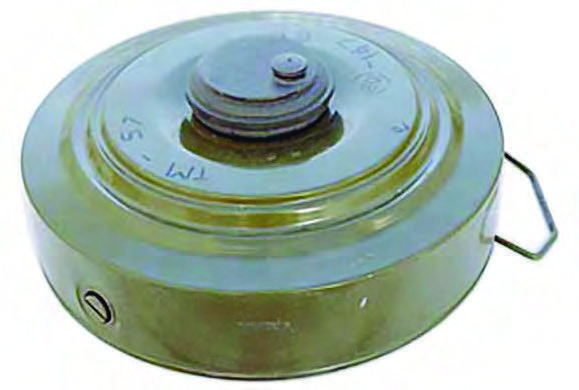

Протитанкова міна ТМ-57

Протитанкова міна ТМ-57

Міна ТМ-57 – радянська протитанкова протигусенична міна, що призначена для виведення з ладу гусеничної та колісної техніки супротивника. Пошкодження машинам противника наноситься за рахунок руйнування їх ходової частини при вибуху заряду міни в момент наїзду колеса (катка) на натискну кришку міни.

Історія розробки

Міна ТМ-57 була розроблена в 1956 році з з метою заміни старішої моделі ТМ-46. Незважаючи на те, що вибуховий заряд зріс лише на 800 грамів, він став значно ефективнішим: вибух ТМ-57 знищує коток, а не просто руйнує 3-4 трака гусениці як це відбувалося з ТМ-46. Завдяки своїй ефективності, міцності та надійним підривникам, ТМ-57 продовжує залишатися у використанні навіть після запровадження її наступника сімейства ТМ-62.

Переваги міни ТМ-57

Міна ТМ-57 дуже вдала та потужна, ії підривачі прості та надійні. В деяких випадках (діверсійні та партизанські діїї) має перевагу перед більш сучасною міною ТМ-62, так як має меншу вагу, більшу площу датчика цілі і відповідно, більшу ймовірність ураження цілі. Має додаткове гніздо для встановлення підривача серії МУВ на неможливість вилучення.

Використання та тактика застосування міни ТМ-57

Міна ТМ-57 може встановлюватись як на грунт, так і в грунт, в сніг, під воду вручну або засобами механізації (причіпний мінний загороджувач ПМЗ-4П, гусеничний мінний загороджувач ГМЗ-3, гелікоптерна система мінування ВСМ­1).

Термін бойової роботи міни не обмежується. При руйнуванні металевого корпусу міни від корозії чутливість міни зростає із 200–500 кг до 3-5 кг. Самоліквідатором міна не оснащується.

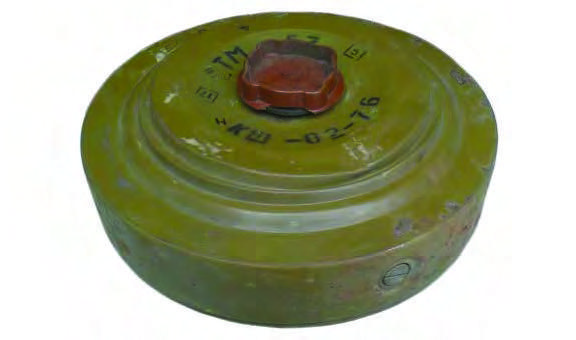

Міна може використовуватись у парі з детонаторами: МВ-57, МВШ-57, МЗК, МВЗ-57. Перші три механізми призначені виключно для ручної установки. МВЗ-57 може використовуватись як при механізованій, так і ручній установці. Для установки міни на неможливість вилучення, збоку на корпусі є додаткове гніздо для вгвинчування детонатора МУВ із запалом МД-5М. Це додаткове гніздо дозволяє вкручувати в міну електродетонатор та використовувати ТМ-57 як в якості звичайного підривного заряду, так і як керовану міну.
У момент проходу міни по транспортеру загороджувача спеціальний механізм натискає кнопку на корпусі детонатора, починає працювати годинниковий механізм, який переводе детонатор в бойовий стан через 2-3 хвилини.

Вибух міни відбувається при наїзді гусениці або колеса на детонатор або натискну кришку. Детонатор МВШ-57 аналогічний детонатору МВШ-46.

Технічні характеристики міни ТМ-57

Характеристика Значення
Тип Протигусенічна
Корпус Сталь
Вага 9,0 або 9,5 кг
Вага вибухової речовини:
− тротил Т 6.5 кг
− суміш MС (Гексоген, Тротил, Алюміній, Віск) 7,0 кг
− суміш ТГА (Тротил, Гексоген, Алюміній) 7,0 кг
Діаметр 320 мм
Висота з МВ-57 110 мм
Висота з МВШ-57 320 мм
Висота з МВЗ-57 128 мм
Діаметр датчика цілі 220 мм
Чутливість МВШ-57 200-500 кг
Кут  нахилу  штиря  МВШ-57 необхідний   для  спрацювання 25-300
Хід спрацювання МВ-57 та МВЗ-57 3-20 мм
Температурний діапазон застосування −50 до +50 °C

Забарвлення міни

Міна забарвлюється в темно-зелений або оливково-зелений колір.

Маркування міни

Наноситься фарбою чорними літерами на кришку міни або борт і містить: шифр заводу виробника, номер партії, та назву. Також маркування «ТМ[1]57» зазначено на дні корпусу рельєфною штамповкою. Детонатор МВЗ-57 наноситься фарбою чорними літерами на кришку міни і містить: номер партії, дату виробництва та назву

Використання міни в війни з росією

Станом на початок травня 2023 року, за інформацією Генерального штабу ЗСУ, росіяни почали використовувати в Україні міни застарілого зразка, у тому числі і протитанкові міни ТМ 57. Вірогідно, в зв'язку з нестачею протитанкових мін ТМ 62.

Знешкодження міни ТМ 57

Знешкодження протитанкових мін ТМ 57 має проводитись виключно спеціалістами ЗСУ та ДСНС, що мають належну кваліфікацію, відповідну інженерну підготовку та досвід. За можливості міни ТМ 57 знищувати на місці виявлення шляхом підриву.  Для знешкодження міни ТМ 57, в зв’язку з великою вірогідністю встановлення під її корпусом протипіхотної міни, або ж встановлення підривача МУВ на невилучення, її потрібно зірвати з місця за допомогою саперної кішки або спеціального гака для перевертання,  з відстані не менш ніж 30 метрів. Після перевертання міни, досвідчений сапер може її знешкодити шляхом, для цього необхідно:

  • вигвинтити підривник з міни (підривник МВШ-57 викручується за кришку, викручувати підривник МВШ-57 за головку забороняється);
  • перевести підривник МВЗ-57 або МВ-57 з бойового в транспортне положення та вкрутити його в міну;
  • вигвинтити запал МД-10 у підривника МВШ-57, укласти підривник і запал у відповідну упаковку і вкрутити в міну пробку;
  • зняти міну з місця встановлення.

Якшо підривник не викручується, попередньо зрушену за допомогою саперної кішки міну, потрібно з суровим дотриманням мір безпеки перенести в безпечне місце, після чого знищити.

Інструменти та обладнання, що використовуються для пошуку та знешкодження міни:

Саперна кішка мала 90х90х1,5 мм
Саперна кішка штурмова 200х140х4 мм
Маячок саперний 35 см, комбінований
Попереджувальний знак "Небезпечно міни!"
